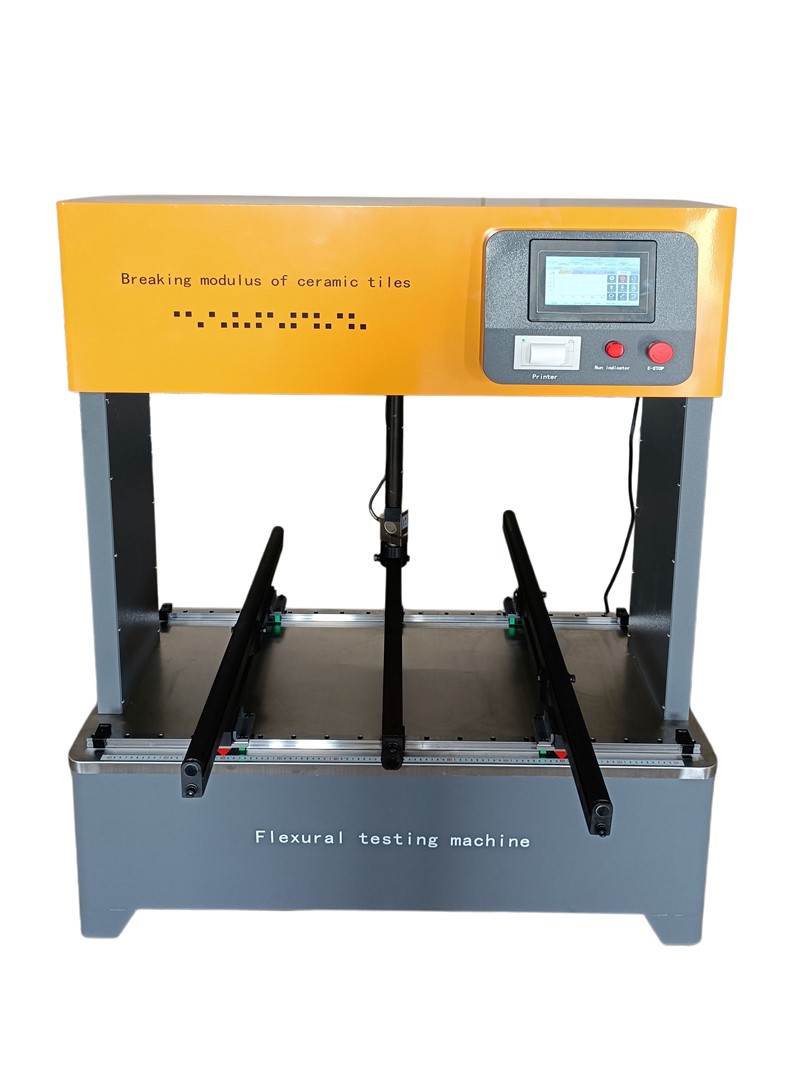

一、產品概述

陶瓷磚抗折試驗機采用三點彎曲梁試驗，以測得的抗彎強度來反映材料的力學性能。主要用來測量陶瓷磚、瓦等材料的抗彎強度，尤其適合做大規格、高強度的陶瓷磚彎曲強度試驗，也可用于大理石板、玻璃板等脆性非金屬材料板材的彎曲強度測定。本機符合GB/T3810.4—2016《陶瓷磚試驗方法—第4部分：斷裂模數和破壞強度的測定》和國際標準ISO 10545-4:1995《陶瓷磚—第4部分：斷裂模數與破壞強度的測定方法》中對試驗設備的要求。本機具有操作簡便、加載平穩、測量精度高、讀數直觀等優點，是研究有關材料強度的較先進的檢測手段。

二、主要技術參數

1.最大試驗力：10KN

2.工作臺行程：≥120mm

3.支承輥、壓刀輥半徑R=15mm（外面包有5mm厚橡膠）

4.兩支承輥間距70～1000mm

5.電源：50Hz AC 220V±10%

6.外形尺寸：116*51*147 (cm)（長*寬*高）

三、結構簡述

陶瓷磚抗折試驗機是由主機及數顯測力 兩部分所組成。

主機包括加載系統（通過電機帶動同步帶同步輪）、底座、工作臺、支承輥、壓輥、立柱、傳感器。兩個支承輥中，一個可繞自身軸線轉動，另一個可繞支點上下微量擺動；上壓輥也能繞支點上下微量擺動。各輥工作面均包有5mm厚的硬橡膠層。

數顯測力部分由高精度拉壓傳感器及數顯控制器組成。該部分采用了電子測力系統，并用數字顯示測試結果，具有校準、峰值保持、清零等功能。

四、工作原理：

 陶瓷磚瓦及其它脆性材料作三點彎曲試驗時，如試驗力大于或等于某試樣的極限值時，就會突然斷裂。根據試驗斷裂時的最大載荷F，用下式可計算出磚的斷裂模數。

          3FL

  σ=————     MPa

          2bh2

式中：σ——斷裂模數，MPa

F——試樣斷裂時的最大載荷，N

L——支點距離，mm

b——試樣寬度，mm

h——試樣斷裂面最小厚度，mm
