產品簡介

本夾具配合試驗機用于測定木材無疵小試樣的順紋抗剪強度試驗。符合GB/T 1927.16-2022、GB/T 1937-2009《木材順紋抗剪強度試驗方法》的標準要求。

適用范圍

配套萬能材料試驗機、微機控制人造板力學試驗機，用于無疵木材小試樣順紋抗剪強度檢測，適用于原木、實木、膠合板、木結構、家具板材、院校木材實驗室、第三方建材檢測機構。

試驗原理

夾具內置標準 L 型墊塊定位試樣，上壓頭垂直加壓，使木材沿紋理平面發生純剪切破壞，記錄極限破壞荷載，計算順紋抗剪強度，評價木材受剪力學性能。

技術參數

整體外形尺寸:140*30*120mm

壓塊活動行程:15mm

夾具主體厚度:30mm

標準適配試樣尺寸:40*35*20mm

上機連接螺紋:內牙M12

凈量:1.4kg

主體材質：45#鋼，表面鏡面拋光防銹

配套加載速率：1.0～5.0mm/min

適用最大試驗力：≤50kN

結構優勢

一體式鑄鋼精加工，定位精準；

三側調節旋鈕鎖緊試樣，無滑移；

球面浮動壓頭自動找平，消除偏心受力，試驗數據離散性小；

M12 通用連接螺紋，適配絕大多數萬能試驗機。

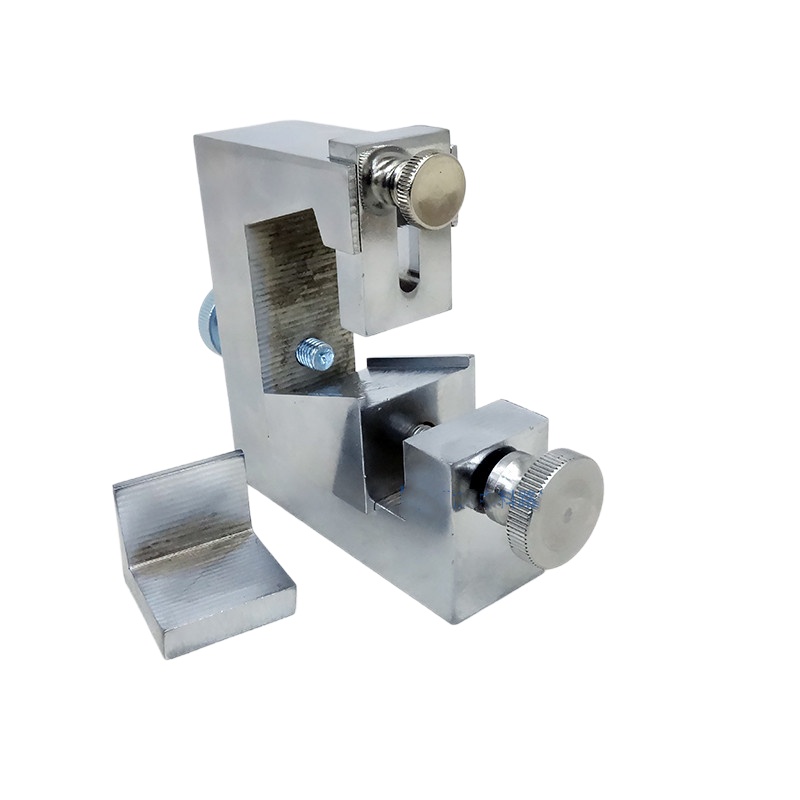

整機結構組成

夾具底座：一體式 U 型鋼座，底部 M12 連接孔，用于固定在試驗機工作臺

L 型標準墊塊：支撐試樣，限定剪切面位置，標配 1 件

側向鎖緊旋鈕（2 組）：左右絲桿頂緊，固定試樣防止左右滑移

頂部浮動壓頭總成：球面自調壓塊，垂直施加剪切荷載

上部鎖緊調節手輪：微調壓頭初始高度

全套內六角調節扳手
