執行標準

JTG 3410-2025（T0715-2025）、JTG E20-2011（T0715-2011）《瀝青混合料彎曲試驗》，三點彎曲標準試驗輔具

設備用途

配套萬能材料試驗機、瀝青低溫彎曲試驗機，用于熱拌瀝青混合料小梁低溫 / 常溫三點彎曲試驗，測定彎拉強度、彎拉應變、彎曲勁度模量，評價瀝青路面低溫抗開裂性能，適用于公路試驗室、第三方檢測機構、瀝青拌合站質檢。

結構原理

標準三點彎曲結構，底部雙圓弧支撐支座、頂部鉸接圓弧壓頭；壓頭浮動鉸接，可自動貼合試件頂面，消除偏心受力；預留位移傳感器安裝孔，精準采集跨中撓度數據，試驗數據重復性高。

技術參數

標準支座中心跨距：200mm（國標固定跨徑）

上壓頭圓弧半徑：R10mm

底部支撐支座圓弧半徑：R10mm

主機加載連接螺紋：M12 內螺紋，適配試驗機壓桿

位移傳感器安裝孔：2 個標準定位孔，適配 LVDT 撓度計

適配標準試件尺寸: 250×30×35mm

整機材質: 鋼

凈重: 10.3kg

外形尺寸：370×185×257mm

適配加載速率：50mm/min（國標標準速率）

適用試驗溫度：-10℃、15℃

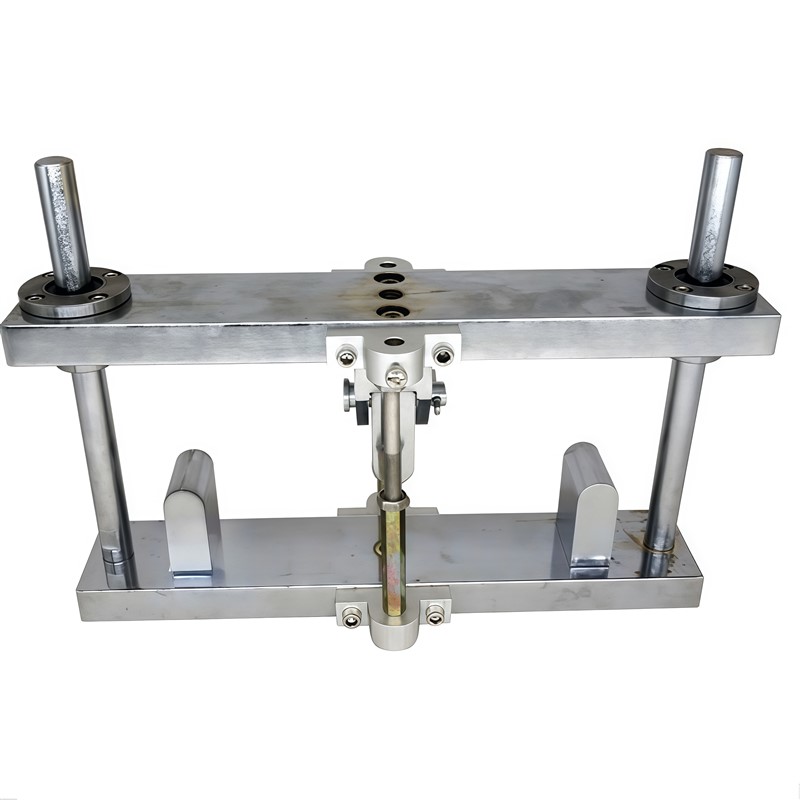

整機結構組成

下底座總成：一體式底座，左右固定圓弧支撐支座，保證跨距嚴格 200mm 不可調；

上加載橫梁：兩根導向立柱，可上下滑動，頂部 M12 連接座對接試驗機加載桿；

鉸接施壓頭：中間浮動鉸接頭，圓弧壓頭，可小幅擺動自動找平試件；

位移傳感器固定支架：橫梁中部預留 2 個安裝孔，固定 LVDT 測跨中撓度；

鎖緊調節螺栓：固定橫梁高度、傳感器支架；

定位擋塊：輔助試件居中放置，防止左右偏移。
